探頭故障速解:測量誤差大?三步排查法快速定位故障根源(三)
admin
2026-03-04 09:08:15
0次

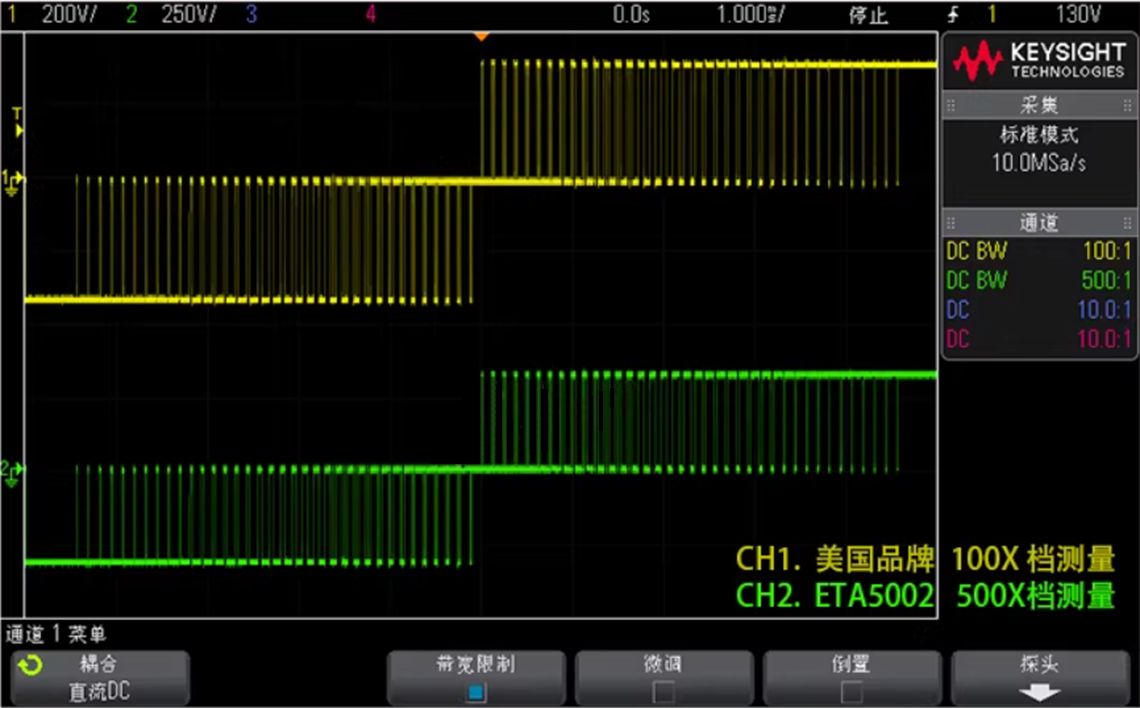

1.1 探頭衰減比設置不同步
探頭衰減比用于拓寬測量范圍,必須與示波器通道設置保持一致。若探頭為 50X 檔、示波器設為 1X,測量值會偏大 50 倍;反之則偏小 50 倍,直接造成讀數失真。
排查與解決方法:
先確認探頭衰減撥桿位置,再在示波器對應通道設置相同衰減比。

1.2 阻抗匹配不當引發負載效應
●示波器與探頭輸入阻抗若和被測電路輸出阻抗不匹配,易產生信號反射,造成測量誤差。示波器常用輸入阻抗:1MΩ:適用于通用低頻 / 低速信號測量
●50Ω:適用于高頻 / 射頻信號測量
阻抗不匹配會直接導致高頻信號幅度、頻率測量出現明顯偏差。
排查與解決方法:
●通用低頻 / 低速測量:選擇1MΩ 輸入阻抗通道,搭配 1MΩ 無源探頭
●高頻測量(>1GHz):選擇50Ω 輸入阻抗通道,搭配 50Ω 同軸探頭或有源探頭,保證線纜阻抗一致
1.3 強電磁環境干擾
變頻器、電機、大功率變壓器等設備會產生強電場、強磁場,通過探頭線纜或接地回路耦合干擾,造成波形抖動、數據波動、誤差偏大。
排查與解決方法:
●遠離干擾源,至少保持1 米以上距離
●縮短探頭線纜,避免與干擾線纜平行走線,優先使用屏蔽線纜
●采用短接地線,就近選擇無大電流噪聲的 “干凈接地點”,降低干擾耦合
