探頭故障速解:示波器無信號顯示?三步排查法快速定位故障根源(二)
admin
2026-03-04 09:08:41
0次

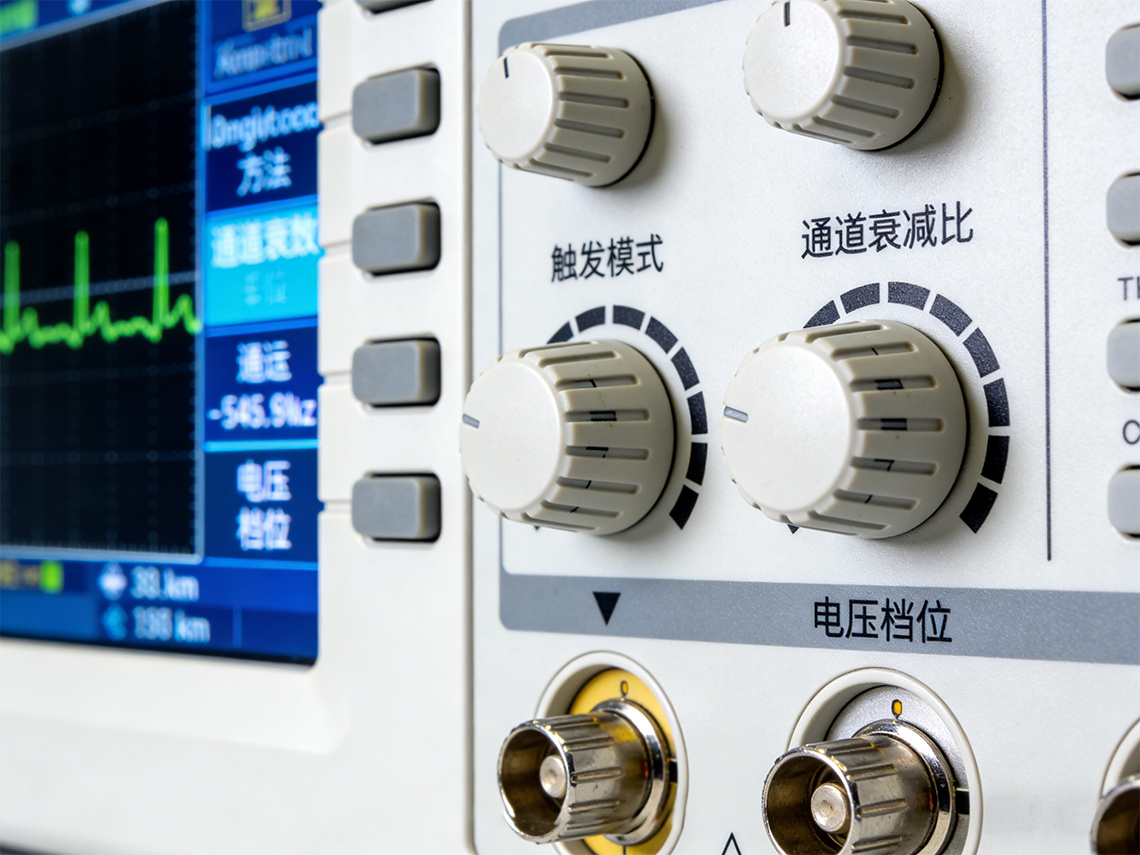

1.1 檢查示波器基礎設置
無信號顯示,很多時候并非設備故障,而是觸發模式、衰減比、通道開關等基礎設置不當導致的 “假故障”。例如觸發模式設為 “常態” 但觸發電平過高,波形無法穩定觸發;
探頭用 10X 檔但示波器通道設為 1X,信號幅度被錯誤放大 10 倍,超出屏幕顯示范圍,易被誤認為無信號。
排查與解決方法:
●觸發模式切換為 “自動觸發”,強制觸發小幅度信號,快速判斷是否為觸發設置問題。
●確認探頭衰減檔(1X/10X/100X),在示波器對應通道同步設置衰減比,避免信號幅度失真。
●檢查通道是否開啟,適當調節電壓檔位和時基,避免量程過大或時基過慢導致信號 “隱身”。

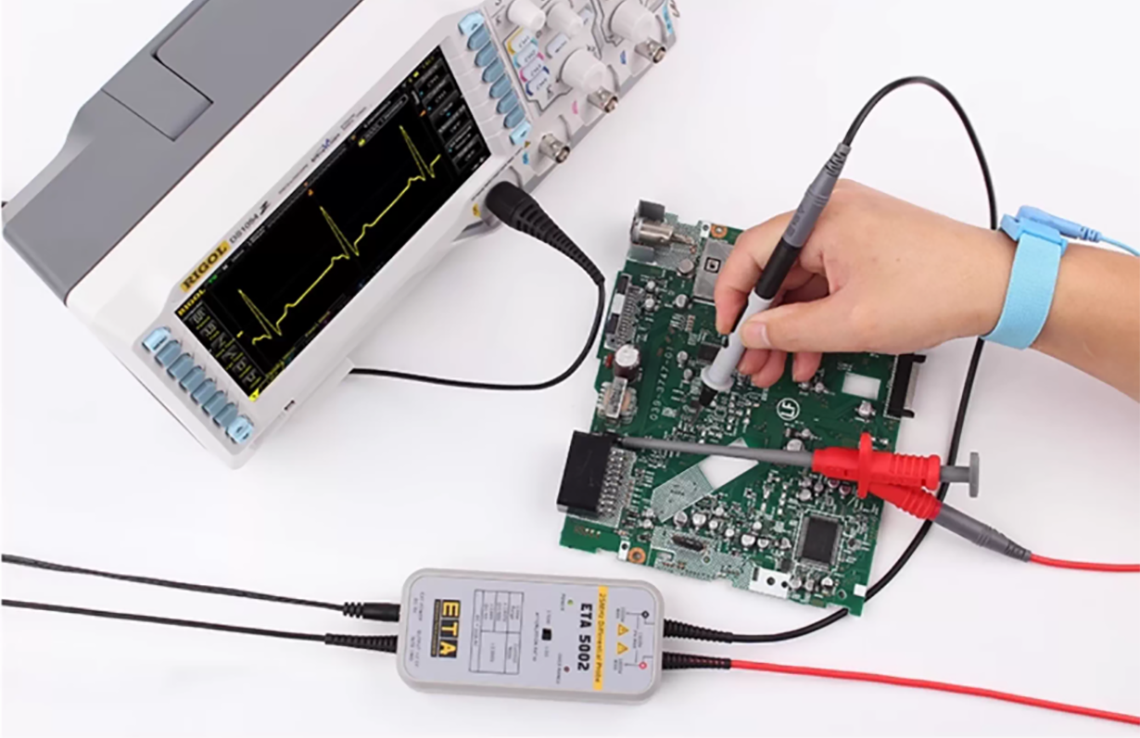

1.2 檢查探頭與示波器、被測電路的連接
探頭與示波器 BNC 接口、探頭尖端與被測點、接地線與接地點,任一位置接觸不良或鎖定不到位,都會導致信號傳輸中斷。
排查與解決方法:
●BNC 接頭對準卡槽扭轉鎖定,確保插緊;可換至其他正常通道測試,判斷原通道是否故障。
●探頭尖端精準接觸被測引腳 / 焊點,避免觸碰相鄰引腳導致短路或信號串擾。
●確認接地線可靠連接至被測電路 “信號地”,避免遺漏接地步驟或接觸不良。

1.3 排查被測信號源是否正常
若設置和連接均無問題仍無信號,需聚焦被測信號源本身,排查電路未上電、信號發生器未開啟、被測節點無信號輸出等問題。
排查與解決方法:
●用已知正常的信號源(如示波器 CAL 校準端)連接探頭,若能正常顯示,說明探頭和示波器無故障,問題在被測電路。
●檢查被測電路供電、核心芯片工作狀態,確認信號源是否正常輸出;重點排查信號輸出節點是否存在斷路、短路或器件損壞。
