示波器電流測量核心技術
示波器測量電流的常見技術有三種，分別是使用分流器（串行電阻器）、電流互感器和電流探頭。這三種方法均要求被測電流經過測量傳感器，存在一定侵入性。其中，電流探頭無需拆開導線即可完成測量，是侵入性最小的技術，而 ETA56053A 電流探頭作為性能優異的代表性產品，其應用優勢尤為突出。本文將簡要說明前兩種技術的核心局限，重點詳解 ETA56353A 電流探頭的原理、使用方法及優化技巧。
一、常見電流測量技術的核心局限
1. 分流器（串行電阻器）
作為傳統測量方式，分流器的使用存在明顯缺點：需在電路或測試裝置中專門設計安裝，侵入性強，且需在串行電阻與測量靈敏度之間進行權衡，容易影響原電路性能；其帶寬受自身內部電感和電容限制，即便衍生的同軸分流器帶寬有所提升，但體積遠大于傳統扁平分流器，且大小與最大額定電流成正比，適配性受限。
2. 電流互感器
利用磁感應原理工作，被測電流導線需穿過鐵氧體磁芯，部分產品雖采用分離式磁芯便于導線插入，但仍需拆開導線操作；且僅適用于 AC 信號，無法測量直流電流，應用場景存在明顯局限。
3. 電流探頭的核心優勢
電流探頭憑借分離式磁芯幾何體，可直接裝入載流導體，無需拆解導線，操作便捷且侵入性最低。其中，ETA56353A 電流探頭兼具 AC/DC 耦合功能，適配場景更廣，是當前電流測量的優選裝置。
二、ETA56053A 電流探頭詳解
1. 基本參數與核心設計

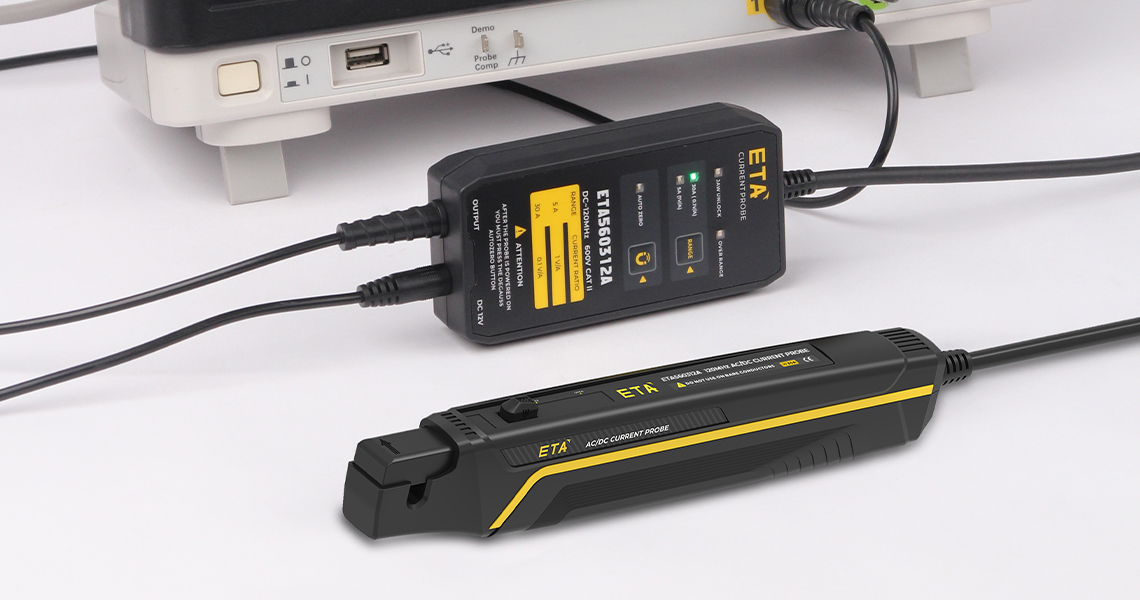

ETA56053A 是一款高性能 AC/DC 電流探頭，具備寬量程與高帶寬特性，可精準測量 0.1A-50A 的電流，帶寬覆蓋 DC-100MHz，能滿足多數工業測試與電子研發場景的需求。其核心設計亮點在于分離式鐵氧體磁芯，可快速套入載流導線，無需拆解電路，極大提升了測量效率，同時避免了對原電路的干擾。
2. 工作原理
ETA56053A 采用混合測量技術，整合了霍爾效應器件與電流互感器的優勢，實現全頻段信號的精準測量：
● 針對 DC 電流和低頻 AC 信號，依賴磁芯間隙中的霍爾效應傳感器工作。傳感器在合理偏壓下，會產生與磁芯中磁通量成正比的輸出電流，該電流經放大后驅動反饋繞組，使磁芯處于零磁通量狀態，此時反饋繞組的電流與被測電流精準對應；
● 針對高頻 AC 信號，由于霍爾效應傳感器的輸出會隨頻率增加而衰減，反饋繞組將切換為電流互感器模式，確保高頻信號測量的準確性；
● 最終通過輸出端接將感應電流轉換為電壓信號，傳輸至示波器進行讀數。
3. 示波器適配與操作設置
ETA56053A 支持標準BNC接口，可與各類示波器實現無縫適配。ETA56053A 有兩個靈敏度分別為 1V/A和100mV/A），使用時調整對應通道的比例系數，將電壓信號直接轉換為安培數顯示，無需手動計算。
在探頭控制端，集成了消磁和自動歸零兩大核心控件，這兩大核心控件被集成到一個按鈕上：
● 消磁功能：可消除磁芯中的殘余磁通量，建議在重要測量前執行，確保測量精度；
● 自動歸零控件：在無電流通過時，可將探頭輸出的偏移量校準為零伏，避免零點誤差。此外，對話框還能顯示探頭的額定電流、帶寬、靈敏度等核心規格，方便用戶實時核對參數。
三、ETA56053A 的優化使用技巧
提高小電流測量靈敏度

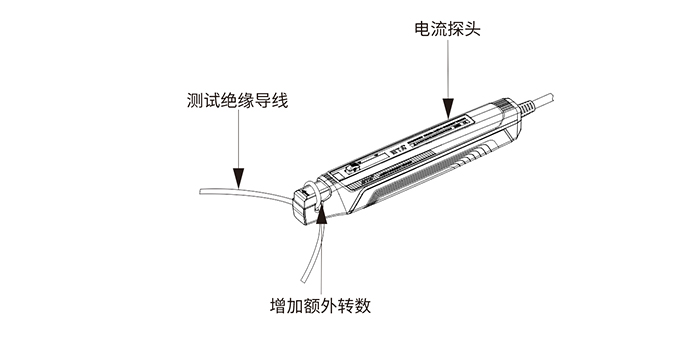

測量微小電流時，可在 ETA56053A 的磁芯上多纏繞幾圈被測導線，匝數越多，探頭靈敏度越高（例如纏繞 4 匝時，靈敏度可提升 4 倍）。需注意，需將匝數系數手動輸入示波器的 “Rescale” 設置中；同時，探頭的插入阻抗會按匝數的平方比例增高（4 匝時阻抗增加 16 倍），但由于小電流測量中阻抗壓降極低，對測量結果的影響可忽略不計。
四、ETA56053A 的通用適配性
ETA56053A 不僅適用于專用示波器，還可作為第三方探頭適配各類無專有接口的通用示波器。其自帶獨立電源、消磁控件和直流偏移調整功能，無需依賴示波器的額外供電或控制模塊；通過配套的 BNC 電纜即可直接連接示波器，操作便捷。
總結
示波器電流測量的三種技術中，分流器侵入性強、影響電路性能，電流互感器僅適用于 AC 信號且操作繁瑣，而 ETA56053A 電流探頭憑借分離式磁芯設計、AC/DC 全頻段測量能力、高量程高帶寬特性，成為操作最便捷、適配性最廣的選擇。其與示波器的自動適配功能、豐富的優化使用技巧，以及通用型設計，能滿足從微小電流到較大電流、從低頻到高頻的各類測量需求，且示波器可直接以電流單位讀數，極大降低了操作門檻，是電流測量場景中的優選工具。
