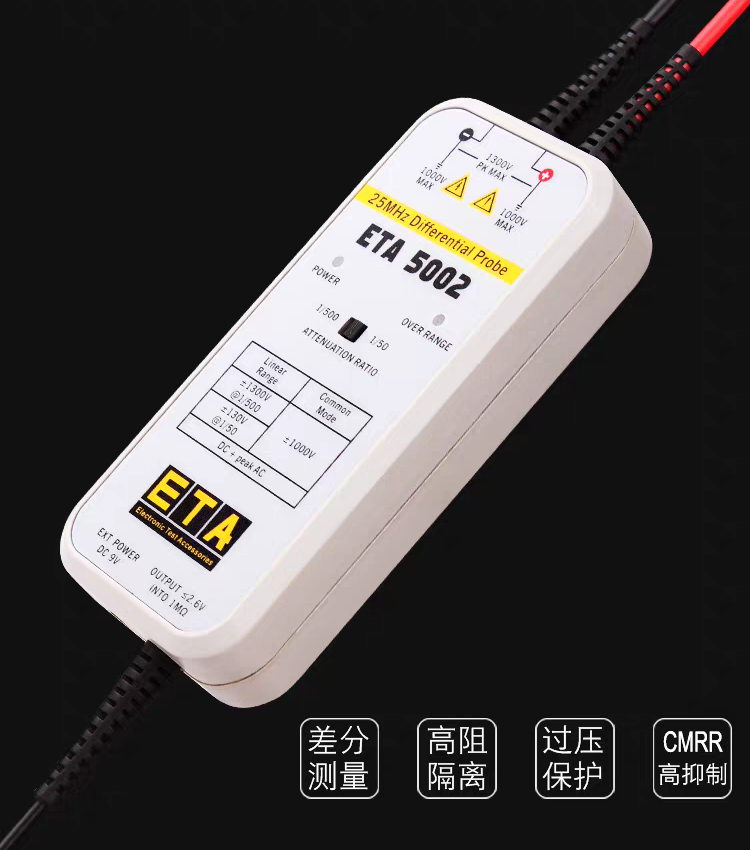

在高速數字電路或精密模擬測量中，差分探頭是工程師不可或缺的工具。它的核心使命是精準提取差分信號，而實現這一目標的關鍵，就在于其輸入阻抗特性。

何為輸入阻抗？

輸入阻抗是指探頭接入被測電路時所呈現的阻抗負載，包括電阻成分和電容成分。它之所以重要，是因?yàn)樘筋^會從被測電路中汲取能量，相當于給電路增加了一個負載。理想情況下，探頭應如同“隱形”一般，不影響原電路工作狀態。

高阻抗：輕盈的聆聽

大多數差分探頭采用高輸入阻抗設計（典型值為1MΩ電阻并聯數pF電容）。高電阻意味著從信號源汲取的電流極小，減小了對被測電路的分流效應；低電容則有助于降低高頻信號衰減，確保快速變化的信號能被忠實還原。若阻抗過低，會嚴重加載電路，導致信號幅度下降和波形畸變。

平衡性：共模抑制的基石

差分探頭的精髓在于共模抑制能力（CMRR），而這高度依賴兩個輸入通道間阻抗的精確匹配。若正負輸入的阻抗（包括電阻和電容）存在失配，共模噪聲便無法被完全抵消，部分會轉化為差分誤差，污染測量結果。因此，優秀的差分探頭不僅阻抗高，更追求極致的通道間平衡。

選擇和使用差分探頭時，務必關注其輸入阻抗參數。在高阻抗電路（如傳感器輸出、高阻分壓網絡）中，高輸入阻抗至關重要。而在高頻或極高速數字測量中，電容的影響會變得突出，低輸入電容變得與高阻抗同樣重要。
